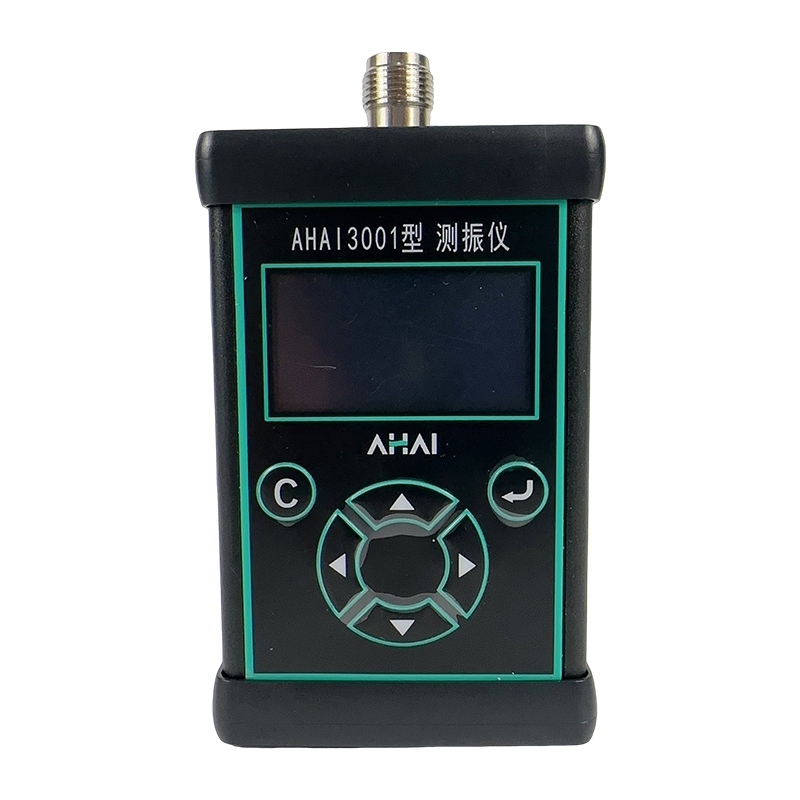

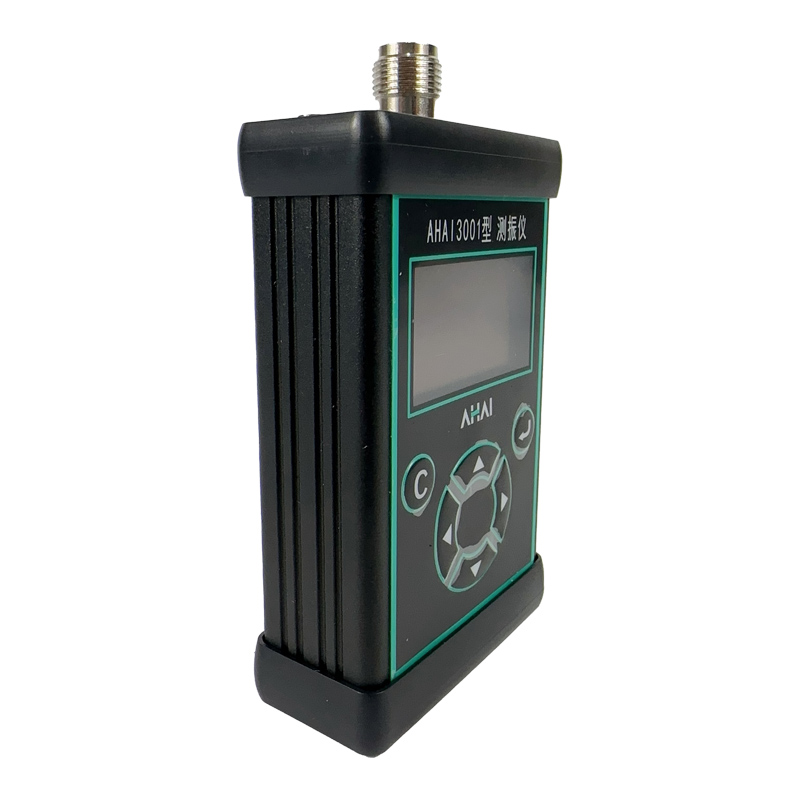

AHAI3001工作测振仪

测振仪

AHAI3001工作测振仪是一种具有物联网技术的振动分析仪器。可以对振动加速度、速度、位移的峰值、峰峰值、有效值同时进行测量。测量结果可以保存在仪器内部,也可以实时通过蓝牙、WIFI、4G网络、RS485接口上传到计算机、前端服务器、云服务器上。既可以用于振动现场测量,也可以用于振动长期在线监测。用户还可以选配振动1/3 OCT频谱分析功能,用于振动特征分析。

产品详情

一 、产品介绍

AHAI3001工作测振仪是一种具有物联网技术的振动分析仪器。可以对振动加速度、速度、位移的峰值、峰峰值、有效值同时进行测量。测量结果可以保存在仪器内部,也可以实时通过蓝牙、WIFI、4G网络、RS485接口上传到计算机、前端服务器、云服务器上。既可以用于振动现场测量,也可以用于振动长期在线监测。用户还可以选配振动1/3 OCT频谱分析功能,用于振动特征分析。


二、 产品特点

2.1 全数字信号处理技术

2.2 可选实时频谱分析功能

2.3 加速度、速度、位移同时测量

2.4 多种输出接口实时输出测量结果

2.5 工业铝合金外壳、坚固耐用


三 、产品参数

3.1 频率范围

采样频率加速度档速度档位移档
8kHz8 Hz~3.5 kHz8 Hz~1.6 kHz8 Hz~1.0 kHz
32kHz32 Hz~13 kHz32 Hz~1.6 kHz32 Hz~1.0 kHz

3.2 MAX输入电压:5 V

3.3 本底噪声:小于3μV

3.4 传感器供电:2 mA@18 V

3.5 支持传感器类型:压电式加速度计

3.6 支持传感器灵敏度:0.1 mV/m·s-2~1000 mV/m·s-2

3.7 二阶高通滤波器:关、3.16Hz、10Hz、31.6Hz

3.8 二阶低通滤波器:关、3.16kHz、1kHz、316Hz

3.9 测量指标:加速度、速度、位移的1秒线性平均值,峰值,峰峰值,一段时间的线性平均值,MAX值,MIN值,峰值,峰峰值

3.10 记录功能:采样间隔1秒到600秒可设置

3.11 存贮:4M字节FLASH RAM

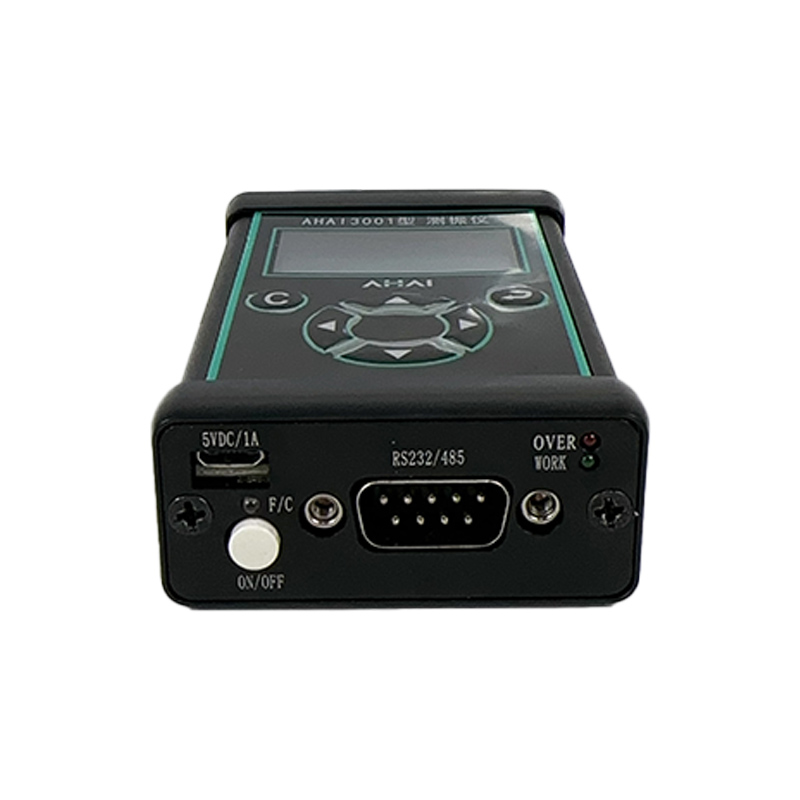

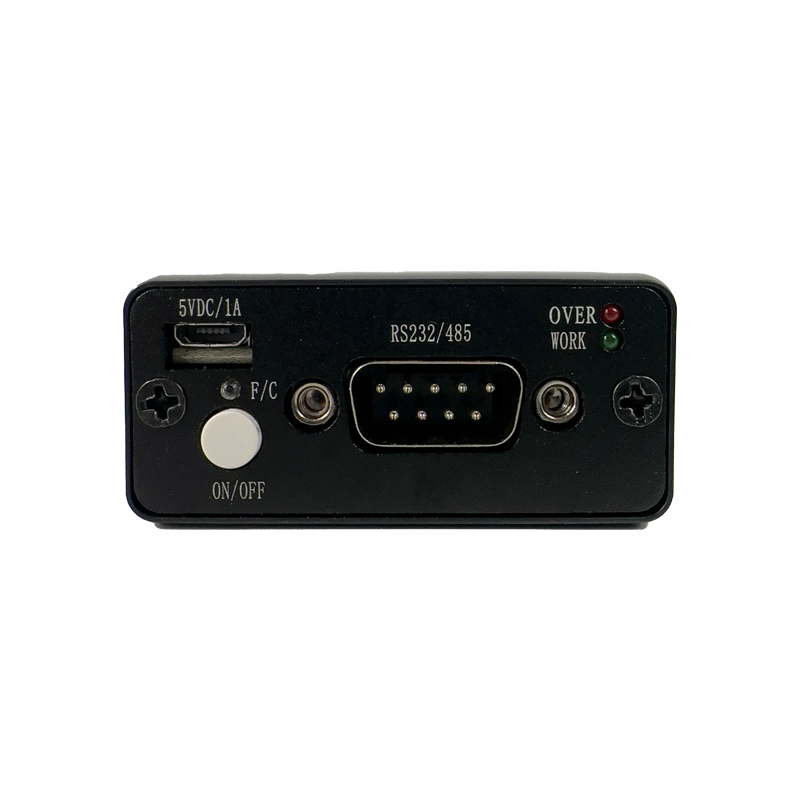

3.12 输出接口:DB9F(RS232/RS485双协议)

3.13 主机尺寸:104×55×23 mm

3.14 电源:内置3.7V1Ah可充电电池

3.13 选配功能:1/3 OCT频谱分析,中心频率:4Hz~2.5kHz,符合标准:GB/T 3241。

3.14 测量范围(配灵敏度为2.5mV/m·s-2的传感器):

加速度:0.003m/s2~2000m/s2;速度:0.03mm/s~20000mm/s;位移:0.0005mm~200mm。

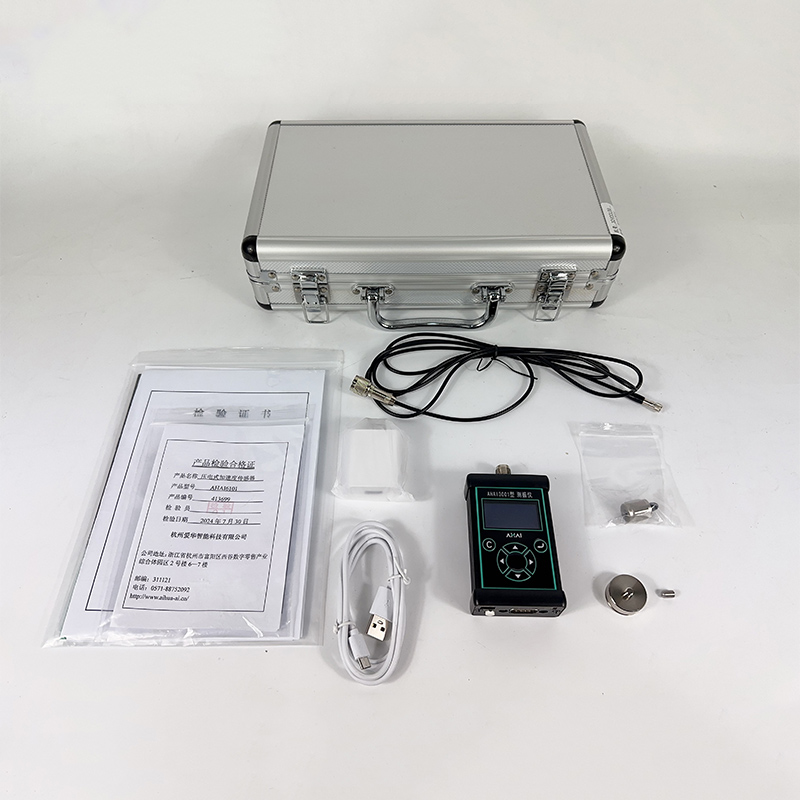

四 、产品配置


AHAI3001-2AHAI3001-1AHAI3001-2AAHAI3001-2BAHAI3001-2CAHAI3001-2HAHAI3001-2D
基本型宽频型工业现场基本型工业现场分析型积分存贮型积分手传型分析存贮型
配置基础配置频率上限20k增加RS232增加RS232、1/3OCT增加RS232、积分、储存增加RS232、积分、储存、数据采集、手传振动,增加RS232、积分、储存、数据采集、手传振动1/3OCT
采样频率至高32kHz至高48kHz至高32kHz
传感器压电式加速度传感器,0.1pC/m.s-2~1000pC/m.s-2增加固定块和扎线
频率范围5Hz~3.5kHz,20Hz~13.5kHz5Hz~3.5kHz,20Hz~20kHz5Hz~3.5kHz,20Hz~13.5kHz
(主机部分)
输出接口交流输出(可接监听耳机)、直流输出交流输出、直流输出、RS232/RS485
测量范围0.01~5000m.s-2(配1pC/m.s-2传感器时)
测量指标加速度、速度、位移的峰值、有效值、峰峰值及加速度级增加了增加了增加了:增加了:手传计权加速度级
1/3 OCT加速度MAX、MIN值手传计权
频谱分析功能


实时1/3 OCT,中心频率:4-2.5k Hz,20-10k Hz

实时1/3OCT,中心频率:4-2.5kHz或20-10kHz
积分时间



1秒到24小时任意设置
启动方式



按键、定时、等间隔、超限
存贮



至多1024组积分测量结果至多1024组积分测量结果至多1024组积分测量结果或512组带频谱分析结果
替代老型号AWA5936-1
AWA5936-1
AWA5936-2AWA5936-3
