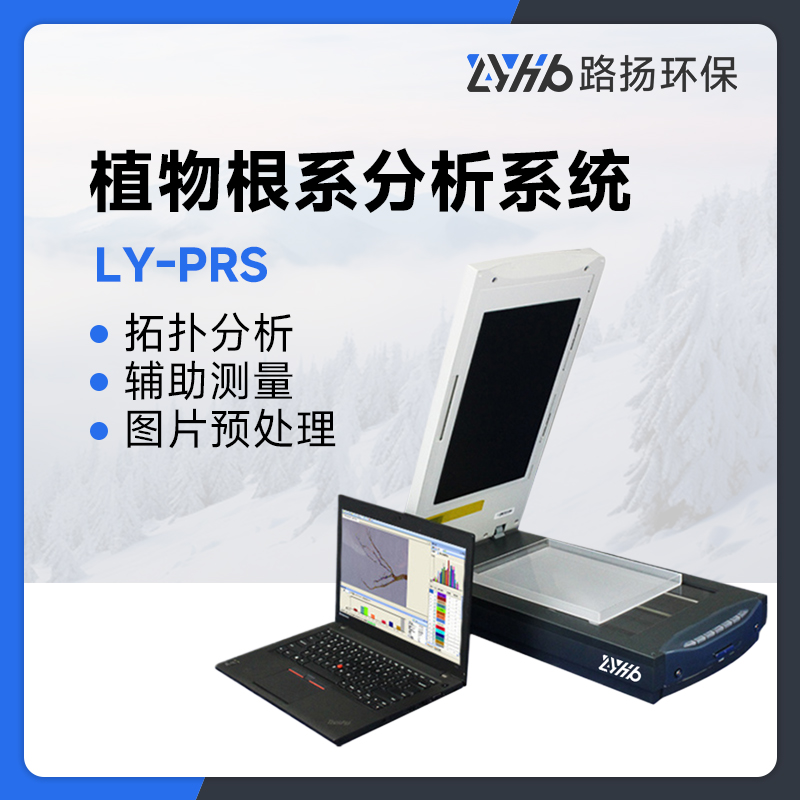

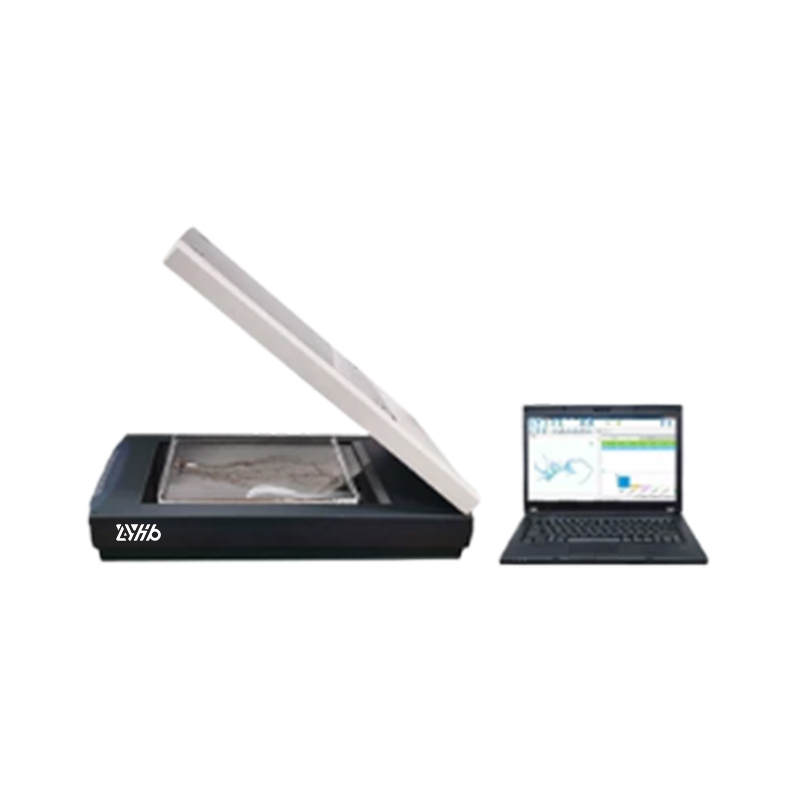

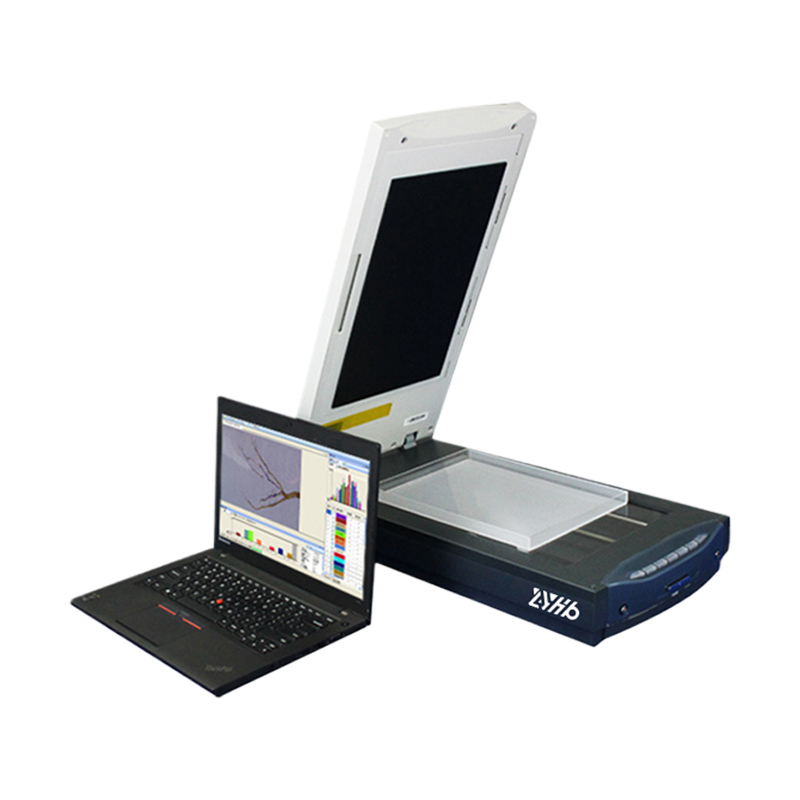

LY-PRS植物根系分析系统

根系分析仪

LY-PRS植物根系分析系统具有图片预处理功能、辅助测量功能、图片保存及数据导出等功能。

产品详情

一、技术参数

1、整体参数:

(1)根尖数:总根尖数量,等于终止连接点的数量

范围:0-1,000

精度:误差<5%

(2)根系长度:总的根系长度,包括主根和各级次根

范围:0-10,000 mm

精度:误差<3.65%

(3)平均直径:根系的平均直径

范围:0-20 mm

精度:误差<0.04%

(4)投影面积:根系整体的投影面积

范围:0-200,000 mm²

精度:误差<4.02%

(5)表面积:整体的表面积

范围:0-1,000,000 mm²

精度:误差<3.75%

(6)体积:整体体积

范围:0-2,000,000,000 mm³

精度:误差<3.82%

2、拓扑分析参数(需要相对完整根系):

(1)数量:各级根的数量总和

范围:0-1,00

(2)连接数:各级侧根上的连接数总和

范围:0-100

(3)长度:各级侧根的长度总和

范围:0-10,000 mm

(4)直径:各级侧根的平均直径

范围:0-20 mm

(5)表面积:各级侧根的表面积总和

范围:0-1,000,000 mm²

(6)体积:各级侧根的体积总和

范围:0-2,000,000,000 mmm³

(7)投影面积:各级侧根的投影面积总和

范围:0-200,000 mm²


二、功能特点

1.图片预处理功能:

1.1二值化:在目标和背景比较相似时,调整阈值来凸显目标轮廓。

1.2杂质剔除:设定一个像素值后,软件自动剔除图片中小于该像素的独立点,以保证分析不受杂质影响,更为准确。

1.3自由选择目标区:分析根系的某一部分。

2.辅助测量功能:

2.1放大缩小:放大缩小图片以便对根系局部进行观察和调整。

2.2自动标定:用户输入扫描像素后,软件自动换算实际长度。

3.保存图片、数据导出及追加:

3.1保存图片、数据导出:将图片或数据导出至指定文件夹。

3.2数据追加:将该条数据追加至指定文件下方。

3.3直方图导出:根据分档参数不同,导出相应的直方图。

4.各个参数的自定义分档:长度、直径、投影面积、表面积、体积均可进行自定义分档,分档结果可导出。

5.大批量全自动分析:打开多张图片后,自动进行分析,并显示分析进度,分析完成后自动导出至固定文件夹。

6.拓扑分析:选点后自动识别后用不同颜色标出主根及侧根、自动计算侧根数量。

7.还原至初始图片:在图片进行分析或操作后,将图片还原为刚打开时的状态。

8.手工校正分析结果:合并分叉、删除连接、合并根尖、断开连接、毛刺去
