LY-WND-I-在线污泥浓度计

污泥浓度计

LY-WND-I污泥浓度传感器使用特定的红外光处理技术。红外发射器发送的光线经过介质透射后照射到检测器上,得到相关数据,然后通过分析这些数据信号,即可得到介质中悬浮物质的准确浓度;在测量低量程和高量程时,具有同样的精确性和连续性。并且传感器内置光度补偿,有效消除因环境某些因素变化而产生的偏差,能在更多的环境中使用。

产品详情

一、产品介绍

LY-WND-I污泥浓度传感器使用特定的红外光处理技术。红外发射器发送的光线经过介质透射后照射到检测器上,得到相关数据,然后通过分析这些数据信号,即可得到介质中悬浮物质的准确浓度;在测量低量程和高量程时,具有同样的精确性和连续性。并且传感器内置光度补偿,有效消除因环境某些因素变化而产生的偏差,能在更多的环境中使用。

广泛应用于化工、电镀、造纸、环保水处理工程、食品、自来水等溶液中污泥浓度的监测。尤其适合在野外和现场使用。



二、技术参数

测量范围0~50g/L,量程可订制
分辨率1%FS
精度±2%FS
重复性±1.0%
控制接口两组ON/OFF继电器接点,分为高点、低点报警信号光电隔离输出
信号隔离输出光电耦合器隔离保护4~20mA信号输出
继电器继电器滞后量任意设定,继电器负载3A 220VAC/24VDC
工作条件环境温度为0~60°C,相对湿度≤90%
输出负载负载<500Ω(0-10mA),负载<750Ω(4-20mA)
工作电压AC220V±10%、50/60HZ DC24v
尺寸100x106x168mm(仪表)237*φ64mm (传感器)
重量0.9Kg(仪表)2.0kg (传感器)
防护等级IP65(仪表)IP68 (传感器)



三、产品特点

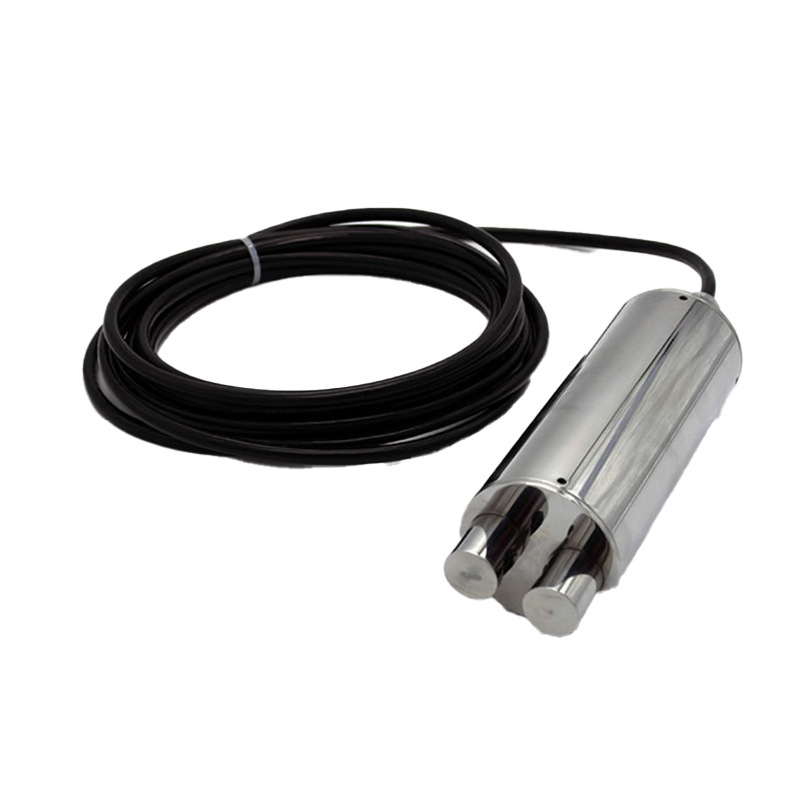

1、传感器外壳采用316L不锈钢,具有良好的耐腐蚀性能。

2、传感器不受样品流速和压力的影响。

3、传感器上发射器发送的红外光波,采用稳定的不可见近单色红外光源,避免了液体中色度和外界可见光对传感器测量的干扰。

4、传感器光路上使用透光率极高的石英玻璃透镜,红外光波的发射和接收更为稳定。

5、量程范围广,测量稳定,精度高,重现性好,抗干扰能力强。

6、具有RS-485通讯接口 (MODBUS协议部分兼容) (选配)。

7、采用两点校正法,仪表量程可修改

8、看门狗功能:确保仪表不会死机。

9、核心器件均来自国外品牌,掉电保护>10年



四、测量原理

传感器上发射器发送的红外光在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到检测器上,透射光的透射率与被测污水的浓度有一定的关系,因此通过测量透射光的透射率就可以计算出污水的浓度。

污泥浓度计的传感器使用了四光束技术。

四光束技术利用两个发射器和两个检测器,每个发射器发送的光线经过透射后照射到两个检测器上,这样就产生一系列的光路,得到一个数据矩阵,然后通过分析这些数据信号,即可得到介质中悬浮物的准确浓度,并能有效消除干扰,补偿因污染产生的偏差,使仪器能在较恶劣的环境中工作。
