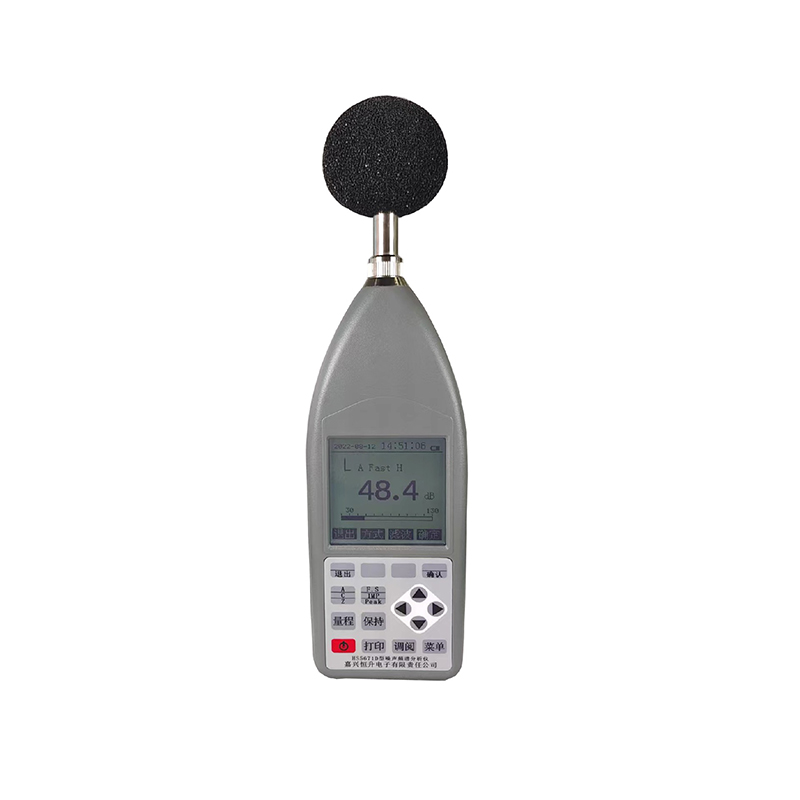

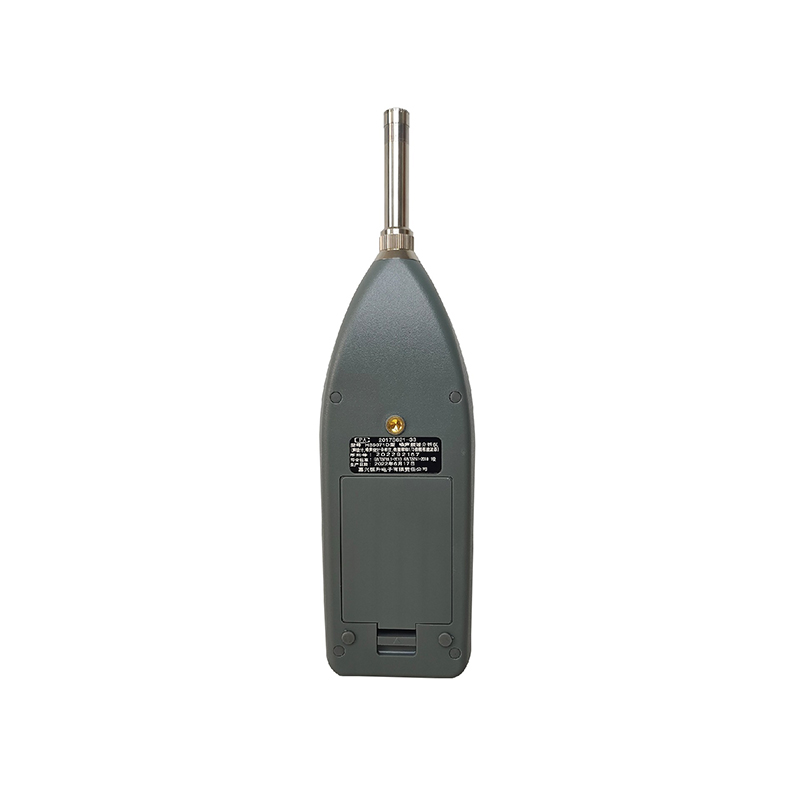

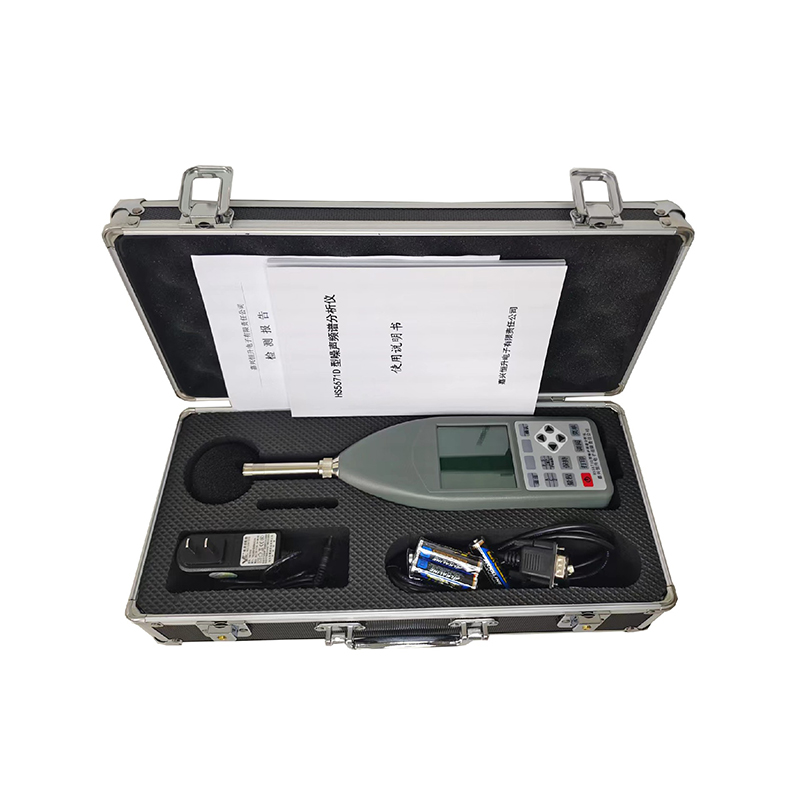

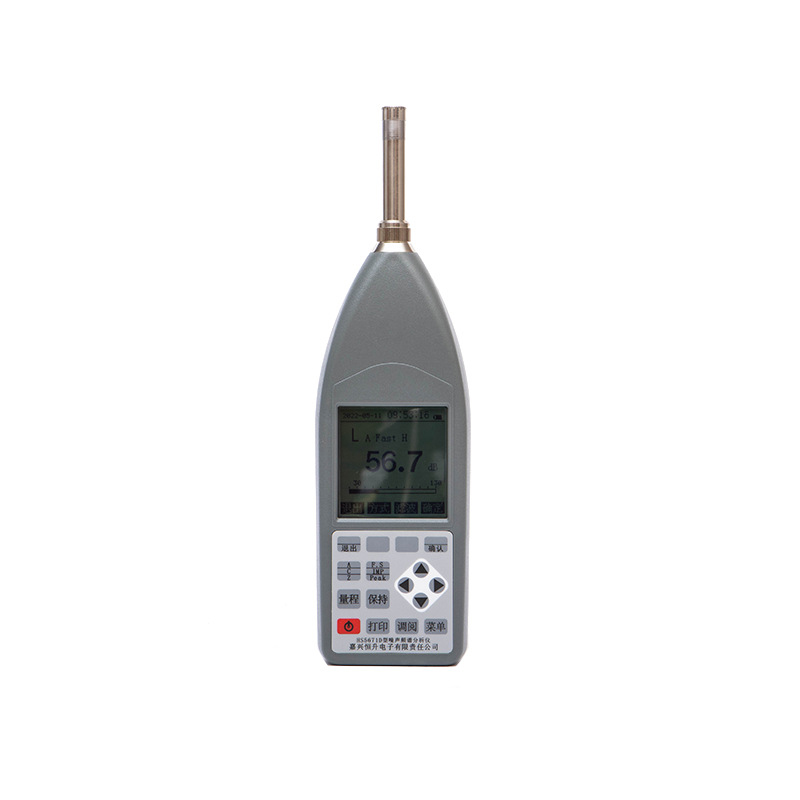

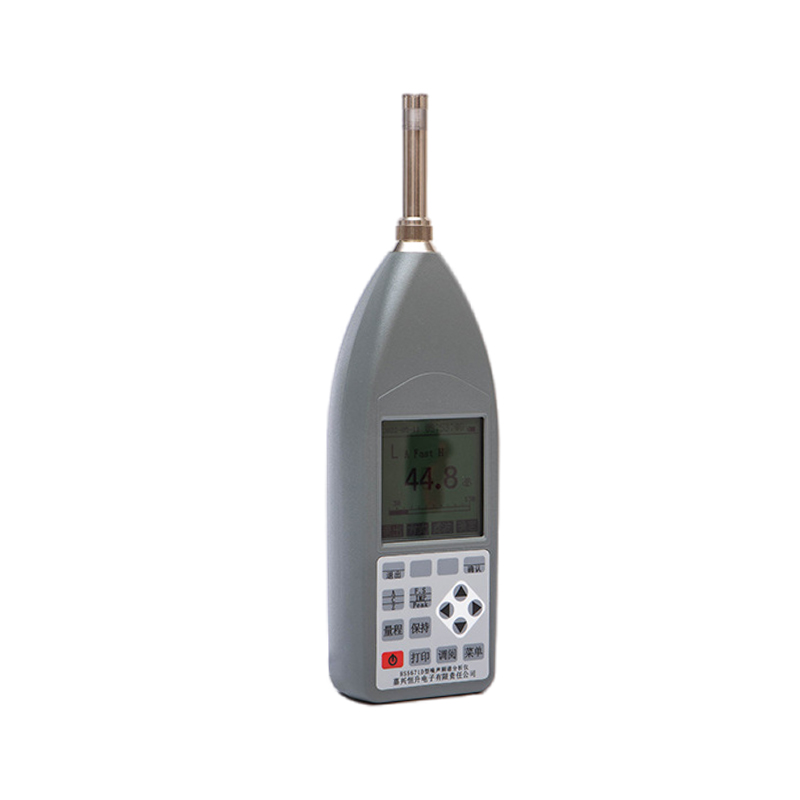

一、产品概述
HS5671D型噪声频谱分析仪,采用了数字滤波和数字检波技术(频率计权ACZ和时间计权FSI均通过数字滤波和数字检波计算得出,1/1倍频程滤波器和1/3倍频程滤波器也都是通过数字滤波的方法计算得出),可以同时测量(并行)并显示不同时间计权(Fast、Slow、Impulse、Peak)和不同频率计权(A、C、Z)的声级(峰值Peak只在C计权时起作用),也可以实时(即同时)的显示1/1倍频程滤波器或1/3倍频程滤波器的各个频率点的声压级。仪器具有可靠性高、稳定性好、动态范围宽等优点。
仪器采用160×160点阵式液晶显示器并带背景光显示,有中英文两种操作界面,显示内容丰富,用户操作简便。测量结果可长期保存在仪器内,通过内置RS-232接口在现场或事后用微型打印机打印出来或送到计算机中去处理。
动态范围大于100dB,测量时无需转换量程。同时并行完成三种频率计权A、C、Z,三种时间计权F、S、I测量。按新国家标准的峰值Cpeak声级测量峰值噪声。可同时测量和显示10个测量指标,同时也可显示图形。 可根据1/1或1/3倍频程滤波器中心频率点,计算出每个频率点的声压级在一段时间内的等效连续声级即Leq值。
数字信号处理,宽的频响范围,大的动态范围,更低的本底噪声。可按照标准进行机场噪声的测量。具有噪声数据采集功能。在测量噪声的同时显示噪声的时域曲线。
大容量的MicroSD卡(TF卡)存储,USB接口及RS232接口,仪器内部带有2M容量的FLASH存储器
本仪器结构紧凑、造型美观、功能多、自动化程度高。可广泛用于环境保护、劳动卫生、工业企业、科研教学等领域,完成环境噪声测量、机场噪声测量、机器设备噪声测量以及建筑声学测量。
二、产品参数
传声器 | Φ12.7mm(1/2″)预极化测试电容传声器 |
测量范围 | 20dB~130dB(A)、 23dB~130dB (C)、 28dB~130dB(Z) |
频率范围 | 10Hz~20kHz |
动态范围 | 大于100dB(A计权) |
频率计权 | 并行(同时)A、C、Z计权 |
时间计权 | 并行(同时)快(F)、慢(S)、I(脉冲)及Cpeak |
检波器特性 | 数字检波技术 |
A/D位数 | 24位 |
采样频率 | 48kHz |
显示器 | 160×160点阵液晶显示器,具有LED背光。 |
级量程 | 分高、低2档,每档线性范围≥100dB |
高:30dB~130dB 低:20dB~110dB | |
LCpeak:高:70dB~133dB 低:50dB~113dB | |
主要显示内容 | 可同时测量及显示10个测量指标及声压级随时间变化曲线。统计分布图、累计分布图、24小时分布图、L1~L99的计算值。1/1及1/3实时频谱图。 |
噪声频谱测量 | 仪器可以实时测量1/1及1/3倍频程滤波器,计算并显示每个中心频率点的声压级,仪器可以保存显示实时数据。 |
测量时间设定 | 单组测量时间可选择10s、1min、5min、10min、15min、20min、30min、1h、8h、24h。Man(人工方式时间在24小时内任意设定)。 |
主要测量指标 | Lxyp、Lxeq、Lxae、Lxmax、Lxmin、LxN、SD、E、DI%,(X为A、C、Z,Y为F、S、I,N为5、10、50、90、95) |
机场噪声测量 | 可进行机场噪声测量,并计算出Td、LEPN、LAmax、LA’max,测量时间最长为60秒,可以人工结束测量并计算结果. |
采集噪声测量 | 计算并保存一段时间的瞬时声级,测量的时间可以人工设定 |
数据存储 | 仅F1ash可存储单组测量结果3000组或整时测量结果200组。如加SD卡存储容量可扩展为最大32G。可存储更多的测量数据。 |
数据处理软件 | 使用HS7001软件读取数据和SD卡数据文件,进行后处理分析,并输出报告。 |
数据导出 | 通过RS-232接口可输出仪器F1ash和SD卡中数据,也可通过USB接口读取SD卡中的数据文件。 |
输出 | 交流输出、RS-232口、USB口。 |
电源 | 7.5V(5节5号碱性电池LR6/AA/AM3)可连续工作24小时。 |
外形尺寸 | 1×b×h(mm)290×82×40 |
质量 | 400g(不含电池) |
工作使用温度 | -10℃~50℃、相对湿度20%~90% |
